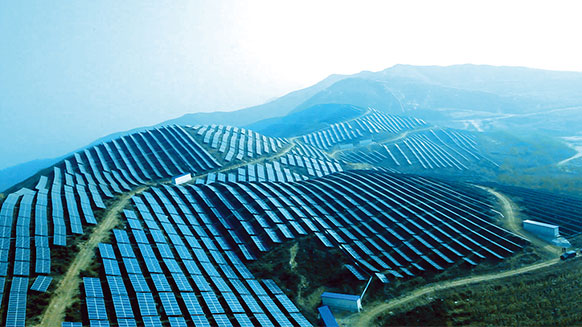

自從2005年頒布《可再生能源法》后，國家對光伏發電的政策支持力度不斷的加大，越來越多的光伏電站投資建設，相應的，對光伏電纜的需求也在不斷的增長。
專用的光伏電纜按照復雜多變的光伏電站使用環境進行設計，能夠滿足光伏電站的敷設、運行要求。
在光伏電站特別是直流側使用專用光伏電纜能夠有效減少質量問題的發生。
今天，各位小伙伴就和小編一起來聊聊光伏電纜的選型問題吧。
一、涉及電纜選型的相關標準和規范
1，DL/T5044-2004中華人民共和國電力行業標準
選用多芯電纜時，其允許載流量可按同截面單芯電纜數值計算。
由直流柜引出的控制線、信號線應選擇銅芯的。其壓降不應大于直流系統標稱電壓的5%。
直流電纜的選擇和敷設應符合GB50217中有關的規定。
2，GB50217電力工程電纜設計規范
直流供電回路宜采用兩芯的，當需要時可采用單芯的。
高溫（100℃以上）或低溫（-20℃以下）場所不宜用聚氯乙烯絕緣電纜。
直埋敷設時，當承受較大壓力或者有機械損傷危險時，應用鋼帶鎧裝電纜。
最大工作電流作用下的電纜芯溫度，不得超過按使用壽命確定的允許值。
確定電纜持續允許載流量的環境溫度，如果敷設在空氣中或電纜溝，應取最熱月日最高溫度的平均值。
3，電纜路徑的選擇應符合下列規定
（1）避免遭受機械性外力、過熱、腐蝕等危害。
（2）滿足安全要求條件。
（3）便于敷設、維護。
（4）避開將要挖掘施工的地方
（5）在任何敷設方式及其全部路徑條件的上下左右改變部件，都應滿足允許彎曲半徑要求。
二、光伏發電系統電纜種類、特點及敷設方式
種類主要有：
光伏專用電纜 動力電纜 控制電纜 通信電纜 射頻電纜
光伏專用電纜：PV1-F1*4mm2
組串到匯流箱的電纜一般用：光伏專用電纜PV1-F1*4mm2。
特點：結構簡單，其使用的聚烯烴絕緣材料具有極好的耐熱、耐寒、耐油、耐紫外線，可在惡劣的環境條件下使用，具備一定的機械強度。
敷設：可穿管中加以保護，利用組件支架作為敷設的通道和固定，降低環境因素的影響。
動力電纜：ZRC-YJV22
鋼帶鎧裝阻燃交聯電纜ZRC-YJV22廣泛應用于：匯流箱到直流柜，直流柜到逆變器，逆變器到變壓器，變壓器到配電裝置的連接電纜，配電裝置到電網的連接電纜。
光伏發電系統中比較常見的ZRC-YJV22電纜標稱截面有：2.5mm2、4mm2、6mm2、10mm2、16mm2、25mm2、35mm2、50mm2、70mm2、95mm2、120mm2、150mm2、185mm2、240mm2、300mm2。
特點：
（1）質地較硬，耐溫等級90℃，使用方便，具有介損小、耐化學腐蝕和敷設不受落差限制的特點。
（2）具有較高機械強度，耐環境應力好，良好的熱老化性能和電氣性能。
敷設：可直埋，適用于固定敷設，適應不同敷設環境（地下，水中，溝管及隧道）的需要。
動力電纜：NH-VV
NH-VV銅芯聚氯乙烯絕緣聚氯乙烯護套耐火電力電纜。適合于額定電壓0.6/1KV。
使用特性：長期允許工作溫度為80℃。敷設時允許的彎曲半徑：單芯的不小于20倍外徑，多芯的不小于12倍外徑。在敷設時環境溫度不低于0攝氏度的條件下，無須預先加熱。電壓敷設不受落差限制。
敷設：適合于有耐火要求的場合，可敷設在室內，隧道及溝管中。注意不能承受機械外力的作用，可直接埋地敷設。
控制電纜：ZRC-KVVP
ZRC-KVVP銅芯聚氯乙烯絕緣聚氯乙烯護套編織屏蔽控制電纜。適用于交流額定電壓450/750V及以下控制、監控回路及保護線路。
特點：長期允許使用溫度為70℃。最小彎曲半徑半徑不小于外徑的6倍。
敷設：一般敷設在室內、電纜溝、管道等要求屏蔽、阻燃的固定場所。
通信電纜：DJYVRP2-22
DJYVRP2-22聚乙烯絕緣聚氯乙烯護套銅絲編織屏蔽鎧裝計算機專用軟電纜，適用于額定電壓500V及以下對于防干擾要求較高的電子計算機和自動化連接電纜。
特點：DJYVRP2-22具有抗氧化性，絕緣電阻高，耐電壓好，介電系數小的特點，在確保使用壽命的同時，還能減少回路間的相互串擾和外部干擾，信號傳輸質量高。最小彎曲半徑不小于外徑的12倍。
敷設：允許在環境溫度-40℃~50℃的條件下固定敷設使用。敷設于室內，電纜溝，管道等要求靜電屏蔽的場所。
通信電纜：RVVP
銅芯聚氯乙烯絕緣聚氯乙烯護套絕緣屏蔽軟電纜RVVP，又叫做電氣連接抗干擾軟電纜，是適用于報警、安防等需防干擾，安全高效數據傳輸的通信電纜。
特點：額定工作電壓3.6/6KV，導線的長期工作溫度為90℃，最小允許彎曲半徑為外徑的6倍。主要用來做通信電纜，起到抗干擾的作用。敷設：RVVP不能再日光下暴曬，底線芯必須良好接地。如需抑制電氣干擾強度的弱電回路通信電纜，敷設于鋼制管、盒中。與電力電纜平行敷設時相互間距，宜在可能的范圍內遠離。
射頻電纜：SYV
實芯聚乙烯絕緣聚氯乙烯護套射頻同軸電纜SYV。
特點：監控中常用的視頻線主要是SYV75-3和SYV75-5兩種.如果要傳輸視頻信號在200米內可以用SYV75-3，如果在350米范圍內就可以用SYV75-5。
敷設：可穿管敷設。

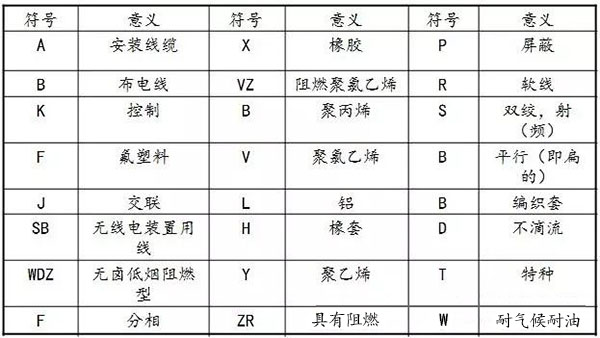

附表：產品型號中各部分代號及其含義
三、光伏電纜的選型計算
截面的選擇應滿足允許溫升、電壓損失、機械強度等要求，直流系統電纜按長期允許載流量選擇，并按允許壓降校驗，計算公式如下：
按長期允許載流量：Ipc>=Ical
按回路允許電壓降：Scac=P˙2LIca/△Up
式中：Ipc----電纜允許載流量，A；
Ica----計算電流，A；
Ical----回路長期工作計算電流，A；
Scac----電纜計算截面，mm2；
P----電阻系數，銅導體P=0.0184Ω˙mm2/m，鋁導體P=0.0315Ω˙mm2/m；
L----電纜長度，m；△Up----回路允許電壓降，V。
注意：載流量受敷設方式及周圍環境影響較大，電纜的電壓降受長度的影響較大，所以載流量可以認為是長期運行絕不可能超過的值，最好按載流量的70%~80%來選擇才能有效的保證線路的溫升及電壓降。
